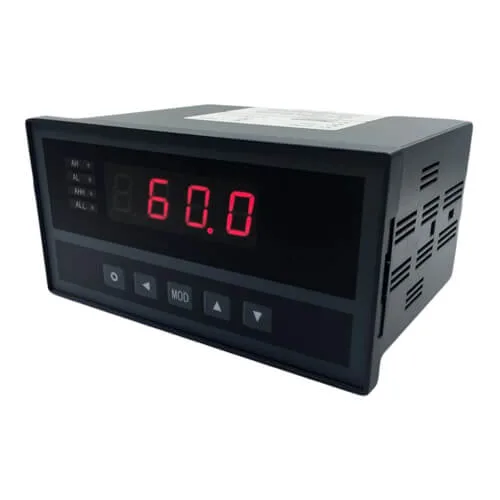

ST 单通道输入数字式智能仪表

ST 单通道输入数字式智能仪表为单通道输入热工仪表,与各类模拟量输出的传感器、变送器配合,实现温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录及报警控制。面板显示有基本型和光柱型两种。

描述

ST 单通道输入数字式智能仪表

概述

ST 单通道输入数字式智能仪表为单通道输入的热工仪表,与各类模拟量输出的传感器、变送器配合,实现温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录及报警控制。

单通道输入智能数显仪表共有三个系列:经济型数显仪SCH9、单通道输入数字式智能仪表ST和全信号输入单通道测控仪表SW

规格

  • 输入信号:热电偶、热电阻、直流电流、直流电压、mV信号、远传压力表等
  • 0.2级精度,测控速度每秒5次以上
  • 显示范围-1999~9999
  • 基本型、光柱型两种可选择的面板形式
  • 8段折线修正功能
  • 可选配1~4点报警输出。包括测量值上(下)限、偏差上(下)限、偏差绝对值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式
  • 可选配外供电源:12VDC、24VDC
  • 可选配通讯接口:RS485、RS232
  • 可选配变送输出:4~20mA DC、0~5V DC、0~10V DC等
  • 仪表电源:100-240V AC或10-24V AC/DC

技术参数

项目 规格
电源电压 AC 电源 100-240 V AC 50/60 Hz
AC/DC 电源 10-24V AC 50/60 Hz;10-24V DC
消耗功率 AC 电源 7 VA以下
AC/DC 电源 AC:6 VA以下;DC:5W以下
允许电压变动范围 电源电压的90 ~ 110 %
绝缘阻抗 100MΩ以上(500 V DC MEGA基准)
耐电压 在2000 V AC 50/60Hz下1分钟
抗干扰 IEC61000-4-2(静电放电),Ⅲ级;

IEC61000-4-4(电快速瞬变脉冲群),Ⅲ级;

IEC61000-4-5(浪涌),Ⅲ级

防护等级 IP65(产品前面部分)
周围环境 温度 -10 ~ 55℃;保存 -25 ~ 65℃
湿度 35 ~ 85 %RH;保存 35 ~ 85 %RH
获得认证 CE
