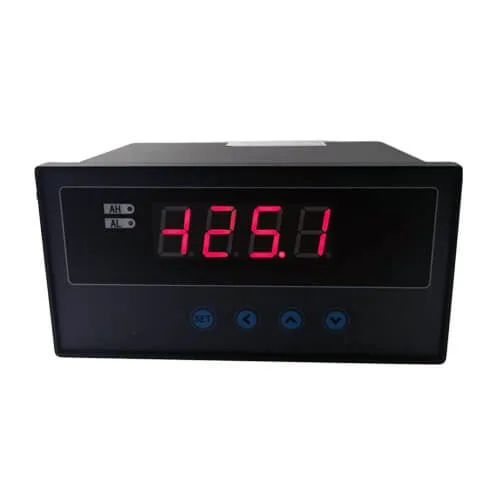

SCH9 经济型全信号输入单通道数显仪

SCH9 经济型全信号输入单通道数显仪可与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分等物理量的测量、变换、显示和控制。适合对精度、功能要求不高的场合。如果对精度或功能有更高要求,可选用ST单输入智能数显仪SW全信号输入型单通道测控表

描述

SCH9 经济型全信号输入单通道数显仪

SCH9 经济型全信号输入单通道数显仪可与各类模拟量输出的传感器、变送器配合,完成温度、压力、流量、液位、成分等物理量的测量、变换、显示和控制。适合对精度、功能要求不高的场合。如果对精度或功能有更高要求,可选用ST单输入智能数显仪SW全信号输入型单通道测控表

技术规格

  • 输入信号类型:全信号能输入(电压、电流、热电阻、热电偶等),可通过参数设定选择
  • 冷端补偿:输入信号为热电偶时,可以对冷端进行自动补偿
  • 0.5级精度,测控速度每秒5次
  • 4位LED显示,显示范围:-1999 ~ 9999
  • 仪表电源:220V AC
  • 标配外供电源24V DC,50mA
  • 标配2点报警输出。可设置报警方式和报警灵敏度
  • 变送输出(选配):以标准电流、电压形式输出供其它设备使用,量程可设定

技术参数

项目 规格
电源电压 AC 电源 100-240 V AC 50/60 Hz
AC/DC 电源 10-24V AC 50/60 Hz;10-24V DC
消耗功率 AC 电源 6 VA以下
AC/DC 电源 AC:6 VA以下;DC:6W以下
★  直流供电电源应留有一定功率余量,请按每台24VDC/0.5A, 12VDC/2A配置电源。并注意电源线长度和线径。
允许电压变动范围 电源电压的90 ~ 110 %
绝缘阻抗 100MΩ以上(500 V DC MEGA基准)
耐电压 在2000 V AC 50/60Hz下1分钟
抗干扰 IEC61000-4-2(静电放电),Ⅲ级;

IEC61000-4-4(电快速瞬变脉冲群),Ⅲ级;

IEC61000-4-5(浪涌),Ⅲ级

防护等级 IP65(产品前面部分)
周围环境 温度 -10 ~ 55℃;保存 -25 ~ 65℃
湿度 35 ~ 85 %RH;保存 35 ~ 85 %RH
获得认证 CE
