SD/C 全信号输入型多通道测控仪表（液晶版）是多通道输入的热工仪表，与各类模拟量输出的传感器、变送器配合，实现温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录及报警控制。SD/C系列仪表为液晶显示，分为2通道、3通道、4通道三种类型。

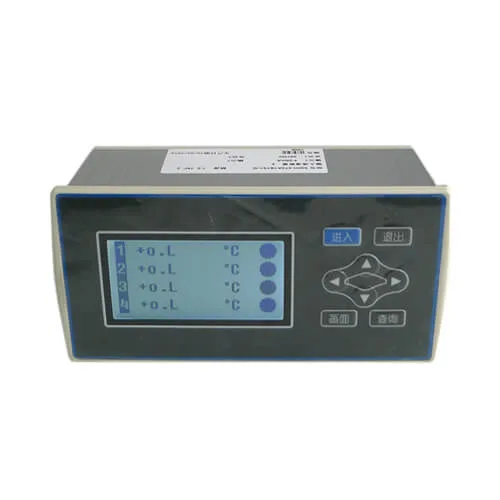

SD/C 全信号输入型多通道测控仪表（液晶版）
描述
SD/C 全信号输入型多通道测控仪表（液晶版）
概述
SD/C 全信号输入型多通道测控仪表（液晶版）是多通道输入的热工仪表，与各类模拟量输出的传感器、变送器配合，实现温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录及报警控制。SD/C 系列仪表为液晶显示，分为2通道、3通道、4通道三种类型。
数码显示版请参考SD/E 系列多通道测控仪表。
规格
- 所有通道均为全信号输入，可通过参数选择热电偶、热电阻、直流电流、直流电压和毫伏信号
- 通道数：最多可选4通道
- 平滑滤波（滑动平均滤波），数字滤波（惯性滤波），突变延迟滤波
- 0.2级精度，测控速度为每通道0.2秒
- 128×64点阵单色液晶屏显示，面板规格：3英寸白底黑字，汉字显示方式
- 显示范围：-99999~99999
- 铝合金外壳
- 可选配2点或4点继电器输出
- 最多可选配2路变送输出
- 最多可选配1路外供电源输出，24VDC、12VDC
- 可选配通讯接口：RS485、RS232
- 仪表电源：100~240 V AC 50/60 Hz
技术参数
| 项目 | 规格 | |
| 电源电压 | AC电源 | 100~240 V AC 50/60 Hz |
| AC/DC电源 | 10~24V AC 50/60 Hz；10~24V DC | |
| 消耗功率 | AC电源 | 8 VA以下 |
| AC/DC电源 | AC：7 VA以下；DC：6W 以下 | |
| 允许电压变动范围 | 电源电压的90%~110% | |
| 绝缘电阻 | ≥100MΩ（500V DC MEGA基准） | |
| 绝缘强度 | 2000V AC （测试条件：50/60Hz，1分钟） | |
| 抗干扰 | IEC61000-4-2（静电放电)，Ⅲ级
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级 IEC61000-4-5（浪涌），Ⅲ级 |
|
| 防护等级 | IP65（产品前面板防护）（GB/T42-2008） | |
| 运行环境 | 环境温度 | -10~55℃（保存：-25~65℃） |
| 环境湿度 | 35~85 %R•H，无凝露 | |
| 安装位置 | 室内，海拔高度＜2000m | |
