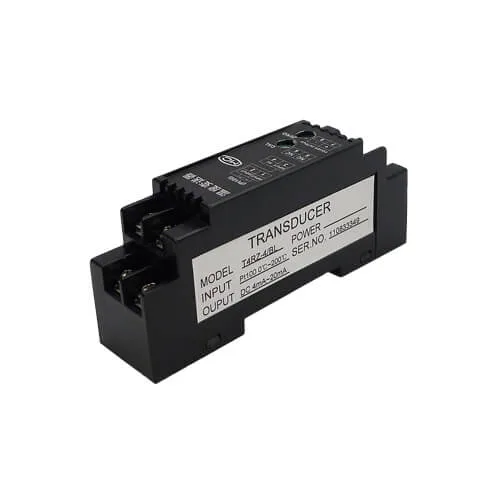

T4RZ 二线制热电阻信号隔离转换器

T4RZ 二线制热电阻信号隔离转换器为输出回路供电,电源接在输出回路中,可节省2根线。利用铂电阻(铜电阻等)的阻值随温度改变的特性,将温度变化转变为电压的变化,再经直流隔离变换,转换成4~20mA直流信号输出。主要应用于工业在线监测系统。

描述

T4RZ 二线制热电阻信号隔离转换器

概述

T4RZ 二线制热电阻信号隔离转换器为输出回路供电,电源接在输出回路中,可节省2根线。利用铂电阻(铜电阻等)的阻值随温度改变的特性,将温度变化转变为电压的变化,再经直流隔离变换,转换成4~20mA直流信号输出。主要应用于工业在线监测系统。

特点

  • 二线制端子型,输出回路供电
  • 输入信号:Pt100、Cu50或其它热电阻信号
  • 采用三线式铂(铜)电阻测量电路,具有自动补偿功能
  • 输出信号:4~20mA DC(两线制回路供电)
  • 输入与输出之间、输入与电源之间电气隔离
  • DIN轨道安装
  • 温度特性优良,长期工作稳定可靠

技术参数

  • 执行标准:QB/441600 17 33-2011
  • 辅助电源:DC24V,≤50mA
  • 精    度:±0.2%
  • 温度系数:±0.015%/℃
  • 响应时间:≤350ms
  • 输出负载:≤500Ω(电流输出)
  • 隔离电压:输入与输出间:2.0kV/min·1mA
  • 输入与电源间:2.0kV/min·1mA
  • 绝缘电阻:≥5MΩ (DC500V)
  • 传感器分度号:Pt100,Cu50等(可选)
  • 测量范围:-50~500℃可选
  • 工作环境:-10℃-50℃,20%RH-90%RH 无凝露
  • 储存环境:-40℃-70℃,20%RH-95%RH 无凝露

热电阻隔离器选型参考

F4RZ 热电阻信号隔离器:一入一出

T4RZ 二线制热电阻信号隔离器:一入一出,输出二线制

M6RZ 双输出热电阻信号隔离器:一入二出

其他信息

尺寸 94 × 25 × 41 mm
结构

二线制端子型

外壳材质

黑色阻燃树脂

外形尺寸

96×24×40mm

安装

DIN35mm 导轨安装
