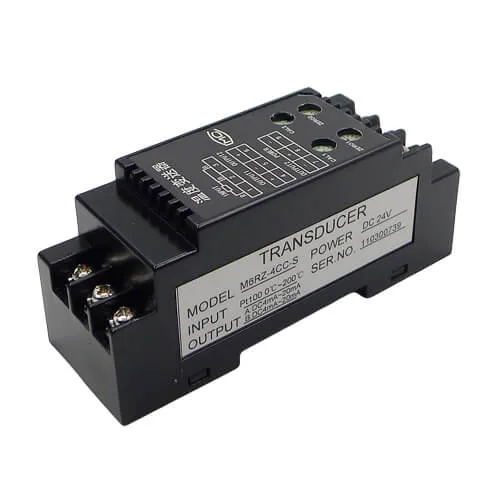

M6RZ 双输出热电阻信号隔离转换器

M6RZ 双输出热电阻信号隔离转换器为四线制端子型温度隔离器,一进二出。可将输入的Pt100、Cu50等热电阻信号转换成两路隔离的直流信号输出。主要的应用场合是现场仪表与控制室之间的信号隔离与变送,需要两路独立信号输出的场合。

描述

M6RZ 双输出热电阻信号隔离转换器

概述

M6RZ 双输出热电阻信号隔离转换器为四线制端子型温度隔离器,一进二出。可将输入的Pt100、Cu50等热电阻信号转换成两路隔离的直流信号输出。主要的应用场合是现场仪表与控制室之间的信号隔离与变送,需要两路独立信号输出的场合。

特点

  • 四线制端子型双输出热电阻信号隔离器
  • 一进两出:一路热电阻信号输入,两路模拟信号输出
  • 输入信号:Pt100、Cu50等
  • 输出信号:4~20mA、0~5V、0~10V或其它直流信号
  • 辅助电源:24V DC
  • 输入、输出1、输出2、电源之间电气隔离
  • 温度特性优良,长期工作稳定可靠

技术参数

  • 精度:0.5%
  • 响应时间:≤350ms
  • 输出负载:≥2kΩ(电压输出),≤500Ω(电流输出)
  • 辅助电源:DC 24V,≤80mA
  • 隔离电压:电源/输入/输出间相互隔离,满足DC1KV/ min •1mA
  • CE指令:符合EMC指令(89/336/EEC),符合LVD指令(73/23/EEC)
  • 工作环境:-10℃-50℃,20%RH-90%RH 无凝露
  • 储存环境:-40℃-70℃,20%RH-95%RH 无凝露
  • 执行标准:IEC688:1992,QB/441600 17 33-2011

热电阻隔离器选型参考

F4RZ 热电阻信号隔离器:一入一出

T4RZ 二线制热电阻信号隔离器:一入一出,二线制,输出回路供电

M6RZ 双输出热电阻信号隔离器:一入二出

其他信息

尺寸 94 × 32 × 40 mm
材料

黑色阻燃树脂

结构

四线制端子型

外形尺寸

96×32.5×40mm

安装方式

DIN35mm导轨安装,多回路测量紧密安装
