FK3040 开关柜综合智能操控装置

FK3040 开关柜综合智能操控装置产品功能强大,具有动态一次模拟图、高压带电显示、断路器分合状态指示、储能指示、接地开关状态指示、自动加热除湿数据显示及控制、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示以及电气接点无线测温功能(重要扩展功能)。

描述

FK3040 开关柜综合智能操控装置

概述

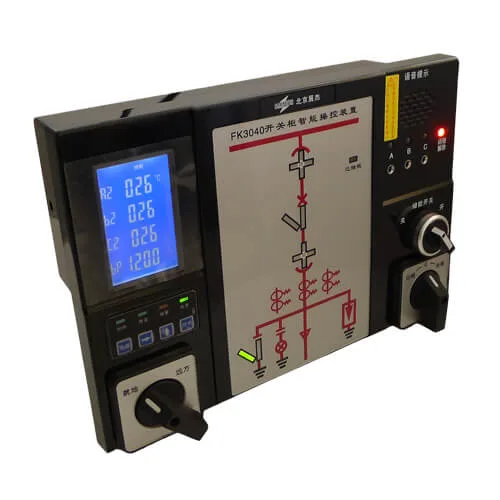

FK3040 开关柜综合智能操控装置产品功能强大,具有动态一次模拟图、高压带电显示、断路器分合状态指示、储能指示、接地开关状态指示、自动加热除湿数据显示及控制、小车位置指示、分合闸回路完好指示、人体感应及柜内照明、语音防误提示以及电气接点无线测温功能(重要扩展功能)。本装置可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等独立安装的设备。使开关柜进一步智能化、数字化、网络化,方便用户使用与操作。适用于3KV-35KV 户内开关柜、手车柜、固定柜、中置柜、环网柜等多种开关柜。

特点

  • 断路器状态显示
  • 手车位置显示
  • 接地开关位置显示
  • 弹簧储能显示
  • 带电显示及闭锁功能
  • 自动加热除湿控制及温湿度数字显示功能
  • 人体感应探头
  • 手动照明
  • 智能语音防误提示功能
  • 开关转换功能
  • RS485通讯功能(可选配),采用MODBUS-RTU通讯协议
  • 温湿度传感器断线报警功能

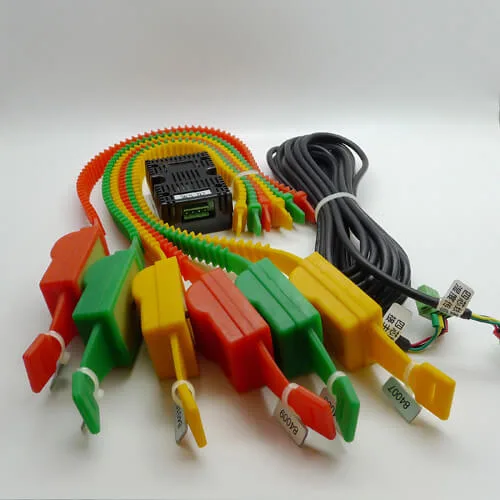

  • 无线测温功能,可同时测量多路电气接点温度,当测量温度大于设定跳闸和告警值时,装置输出跳闸或告警信号

主要技术指标

  • 抗电磁干扰性能:符合IEC255-22的标准规定
  • 工作电源:DC 110V~300V或AC 85~265V
  • 动态闪烁频率:1次/秒
  • 液晶显示分辨率:1℃
  • 湿度测量范围:20%~99%RH,湿度测量精度:±2.0%RH
  • 温度测量范围:-20~+80℃,温度测量精度:±1℃
  • 接点温度测量范围:-20℃~+150℃
  • 响应时间:≤2s
  • 人体接近感应时间:≤3秒,人体接近语音提示时间:0~29秒
  • 无线模块收发距离:空旷场合可达30米
  • 状态指示方式:开入量与LED数码显示为动态配置关联关系

开关柜智能操控装置选型

开关柜智能操控装置 FK3010: 不带显示,基本功能配置

智能操控装置 FK3020: 数码显示,基本功能配置

智能操控装置FK3030: 液晶显示,基本功能配置,人体红外探头

综合操控装置FK3040: 液晶显示,基本功能配置,人体红外探头,无线测温
