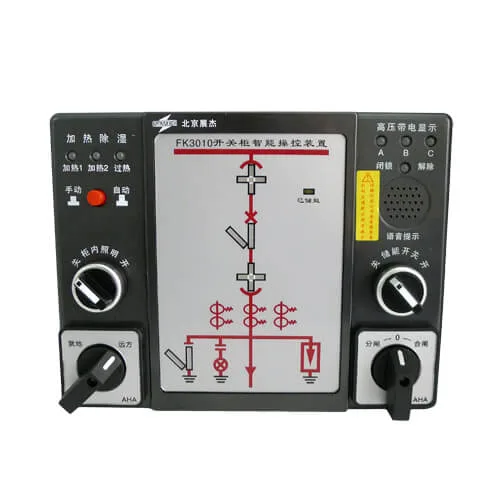

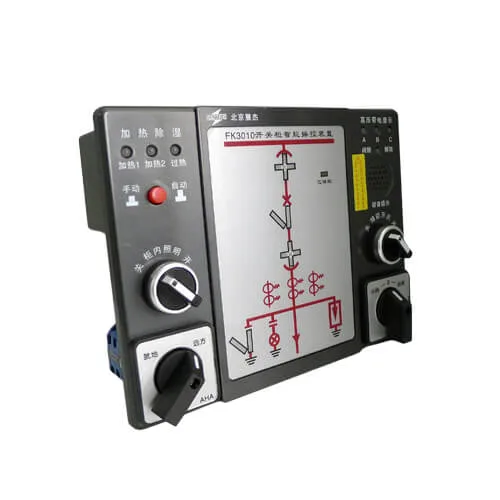

FK3010 开关柜智能操控装置

FK3010 开关柜智能操控装置功能强大,用于0.4-35KV 户内开关柜,具有全功能语音防误提示和告警,配有合闸、分闸、储能按钮,远方/就地转换开关和照明开关。本装置可取代现有的一次回路模拟图、温湿度控制器、高压带电闭锁装置等独立安装的设备。

描述

FK3010 开关柜智能操控装置

概述

FK3010 开关柜智能操控装置功能强大,用于0.4-35KV 户内开关柜,具有全功能语音防误提示和告警,配有合闸、分闸、储能按钮,远方/就地转换开关和照明开关。本装置可取代现有的一次回路模拟图、温湿度控制器、高压带电闭锁装置等独立安装的设备。适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。外观精致美观、简化美化了开关柜面板,有效地提升开关柜品质。

特点

  • 断路器状态显示
  • 手车位置显示
  • 接地开关位置显示
  • 弹簧储能显示
  • 带电显示及闭锁功能
  • 手动/自动加热功能
  • 自动加热除湿控制
  • 智能语音防误提示功能
  • 开关转换功能
  • RS485通讯功能(可选配),MODBUS通讯协议

主要技术指标

  • 工作电源:AC85~265V / DC110~300V
  • 温度测量范围:-20~+80℃,温度测量精度:≤±1℃
  • 湿度测量范围:20%~99%RH,湿度测量精度:≤±2%RH
  • 动态闪烁频率:1次/秒
  • 加热输出口:有源输出
  • 报警输出口:无源输出
  • 闭锁输出口:无源输出
  • 开关量输入端子和LED数码显示关联关系:动态配置
  • 抗电磁干扰性能:符合IEC255-22的标准规定

开关柜智能操控装置选型

FK100开关状态指示仪

智能操控装置FK3010: 不带显示,基本功能配置

智能操控装置FK3020: 数码显示,基本功能配置

智能操控装置FK3030: 液晶显示,基本功能配置,人体红外探头

综合操控装置FK3040: 液晶显示,基本功能配置,人体红外探头,无线测温
