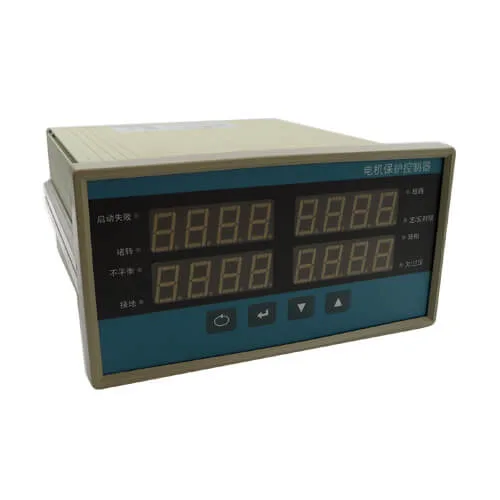

BH-B80 智能型电动机保护控制器

BH-B80 智能型电动机保护控制器采用24位AD芯片测量三相交流电流和电压,采样速度快,测量精度高,抗干扰能力强,故障判断准确可靠。具有启动超时、定反时限、堵转、短路、缺相、不平衡、接地、漏电、欠压过压等故障保护功能。晃电再启动、多组开入开出供选择。

描述

BH-B80 智能型电动机保护控制器

概述

BH-B80 智能型电动机保护控制器采用24位AD芯片测量三相交流电流和电压,采样速度快,测量精度高,抗干扰能力强,故障判断准确可靠。具有启动超时、定反时限、堵转、短路、缺相、不平衡、接地、漏电、欠压过压等故障保护功能。晃电再启动、多组开入开出供选择。

特点

  • 互感器可内置,也可外置电机保护专用互感器
  • 液晶或四行LED显示,实时显示三相电流值、电压值
  • BH-B80E为数码版,BH-B80C为液晶版
  • 允许多种启动方式(直接启动、正反启动、星角启动、自藕变压器启动);
  • 有启动超时、堵转、缺相、不平衡、接地、短路、定/反时限、欠电压、过电压等多种保护功能;
  • 4组继电器输出,8组开关量输入
  • 可插拔绿端子,方便接线
  • 可选功能:零序电流(漏电保护),晃电再启动,故障记忆(实时钟),变送输出、RS485通讯。

主要技术指标

  • 额定电流:AC 0~5A(1A)(电流互感器二次标称值)或配备电动机保护专用互感器
  • 额定电压:AC 380V、AC660V
  • 精度:0.5级
  • 控制触点容量:AC 250V/3A
  • 触点特性:保护触点均为双触点
  • 仪表电源:AC/DC 220V±20%

智能型电动机保护控制器选型

BH-B80:盘面安装

BH-B120C:盘面安装

BH-145C:轨道安装
