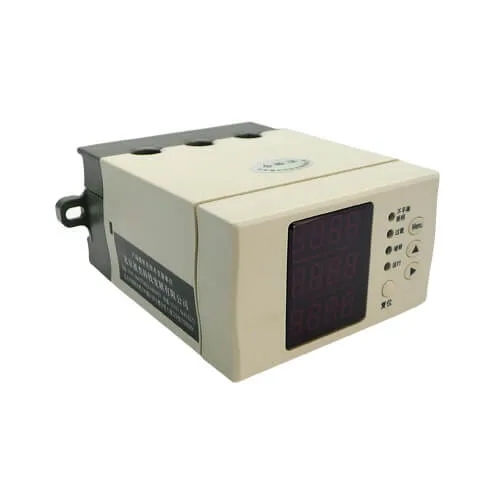

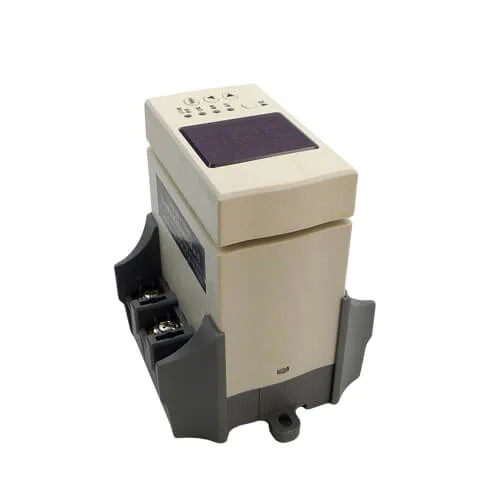

BH-D30 经济型电动机保护器(穿芯式)

BH-D30 经济型电动机保护器(穿芯式)也称智能马达保护器,是一款设计新颖、便于安装的多功能电动机保护装置。本产品采用先进的分体组合结构,可根据现场情况采用一体式或分体式安装。有主回路穿芯和端子式两种接线方式。对电动机的短路、过载、堵转、断相、不平衡等故障予以保护。

描述

BH-D30 经济型电动机保护器(穿芯式)

概述

BH-D30 经济型电动机保护器(穿芯式)也称智能马达保护器,是一款设计新颖、便于安装的多功能电动机保护装置。本产品采用先进的分体组合结构,可根据现场情况采用一体式或分体式安装。有主回路穿芯和端子式两种接线方式。对电动机的短路、过载、堵转、断相、不平衡等故障予以保护。经济美观,抗干扰能力强,故障判断准确可靠。

特点

  • 分体组合结构,可实现一体式、分体式安装
  • 主回路穿芯式、端子式两种接线方式
  • 液晶屏实时显示三相电流
  • 额定电流小于63A时均采用内置电流互感器, 额定电流大于63A时需外配专用电流互感器
  • 具有启动超时、定反时限过负荷、堵转、短路、缺相、三相电流不平衡等故障保护功能
  • 具有两组开关输出接口,用于切断故障电动机电源
  • 具有面板按键复位功能
  • 盘装或轨道式安装(一体或分体显示)
  • 可选功能:零序电流(漏电保护),变送输出、RS485通讯。

主要技术指标

  • 额定电流:1A,5A,25A,50A, 63A以上时需外配专用电流互感器
  • 精度:1%
  • 控制触点容量:AC 250V/5A
  • 触点特性:保护触点均为双触点(通常使用常闭接点)
  • 仪表电源:AC/DC 220V±20%

经济型电机保护器选型

经济型电动机保护器BH-D30:互感器内置穿芯式,63A以上时需外配专用电流互感器

经济型电机保护器BH-D60E/C:内置AC5A(或1A)互感器+外配CT互感器,或外置电机保护专用互感器

经济型电机保护器BH-D48E/C:外置电机保护专用互感器
