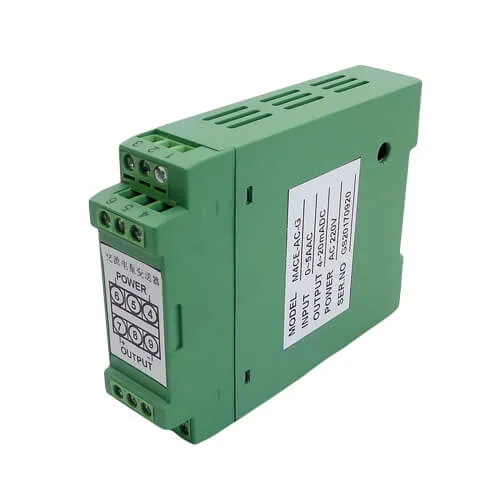

M4CE 穿孔式交流电流变送器

M4CE 穿孔式交流电流变送器为四线制穿芯式,薄型导轨安装。可将来自互感器等装置的0~1A或0~5A交流电流信号转换成隔离的直流信号输出。温度特性优良,长期工作稳定可靠。适用于集中监控分布式电动机控制系统的电动机、泵或加热系统,监测电力线路和电源电流等。

描述

M4CE 穿孔式交流电流变送器

概述

M4CE 穿孔式交流电流变送器为四线制穿芯式,薄型导轨安装。可将来自互感器等装置的0~1A或0~5A交流电流信号转换成隔离的直流信号输出。温度特性优良,长期工作稳定可靠。适用于集中监控分布式电动机控制系统的电动机、泵或加热系统,监测电力线路和电源电流等。

特点

  • 一路信号输入,一路模拟信号输出
  • 输入信号:0~1A AC/0~5A AC
  • 输出信号:4~20mA、0~5V、0~10V或其它直流信号
  • 电源:24V DC、220V AC/DC
  • 输入、输出、电源之间电气隔离
  • 温度特性优良,长期工作稳定可靠
  • 四线制穿芯式,绿色阻燃树脂

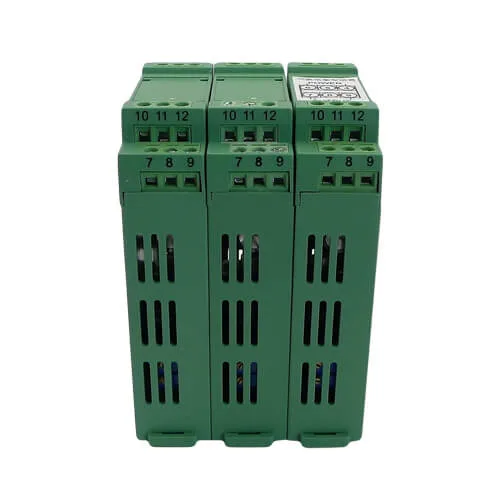

  • 薄型导轨安装,多回路测量紧密安装

技术参数

  • 精度:0.5%
  • 响应时间:≤400ms
  • 温度系数:±0.015%/℃
  • 输出负载:≥2kΩ(电压输出),≤500Ω(电流输出)
  • 电源功耗:≤ 2VA
  • 隔离电压:输入、输出、电源间:2.0kV/min·1mA
  • 绝缘电阻:≥100MΩ,电压为500VDC
  • CE 指令:符合EMC 指令(89/336/EEC);符合LVD 指令(73/23/EEC)
  • 工作环境:-10℃-50℃,20%RH-90%RH 无凝露
  • 储存环境:-40℃-70℃,20%RH-95%RH 无凝露

交流电流变送器选型参考

LCE 单相交流电流变送器: 模块式

F4CE 单相交流电流变送器:小形端子型

M4CE 单相交流电流变送器:穿孔型

L3CE 三组合交流电流变送器:模块式

其他信息

结构

四线制穿芯式

材料

绿色阻燃树脂

外形尺寸

22×100×75mm

安装

薄型导轨安装
