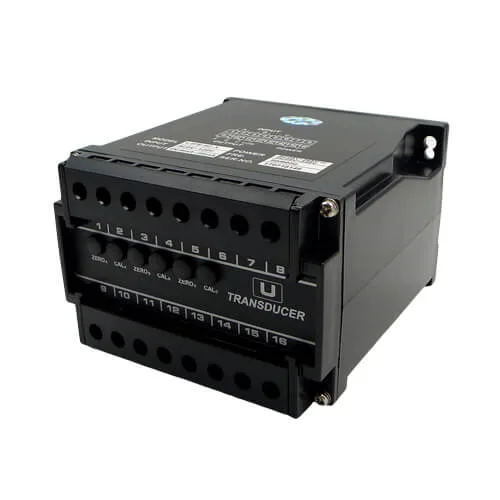

L3PE 三组合交流电压变送器

L3PE 三组合交流电压变送器将输入的交流电压信号按线性比例转换成隔离的直流电流或电压信号输出。三路信号输入,三路模拟信号输出。温度特性优良,长期工作稳定可靠。适用于电力、石油、煤炭、冶金等行业的电气装置、自动控制及调度系统。

描述

L3PE 三组合交流电压变送器

概述

L3PE 三组合交流电压变送器将输入的交流电压信号按线性比例转换成隔离的直流电流或电压信号输出。三路信号输入,三路模拟信号输出。温度特性优良,长期工作稳定可靠。适用于电力、石油、煤炭、冶金等行业的电气装置、自动控制及调度系统。

特点

  • 三路信号输入,三路模拟信号输出
  • 3路输入、3路输出、电源之间电气隔离
  • 输入信号:0~500V AC
  • 输出信号:4~20mA DC、0~5V DC、0~10V DC或其它的直流信号
  • 电源:AC220V±15%,AC85~265V / DC85~330V,DC 20~60V
  • 准确度高
  • 温度特性优良,长期工作稳定可靠
  • 安装方式:35mm DIN导轨安装或M4螺钉固定
  • 外形尺寸:110*75*120(mm)

主要技术参数

  • 执行标准:GB/T13850-1998,IEC 688:1992
  • 整机功耗:≤5VA
  • 精    度:±0.5%
  • 响应时间:≤350ms
  • 年变化率:< 0.2%
  • 工频耐压:AC2.0kV/min.1mA
  • 绝缘电阻:≥20MΩ (DC500V)
  • 冲击电压:5kV(峰值),1.2/50 μS
  • 过载能力:电压:2 倍连续
  • 输出负载:≥2kΩ(电压输出),≤550Ω(电流输出)
  • 工作环境:-10℃-50℃,20%RH-90%RH 无凝露
  • 储存环境:-40℃-70℃,20%RH-95%RH 无凝露
