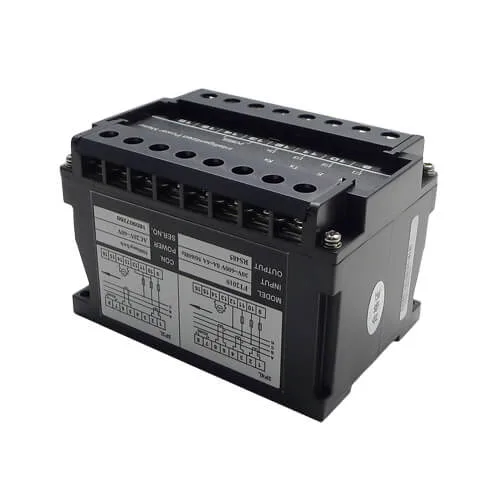

FT2010 智能三相电量数据采集器

FT2010 智能三相电量数据采集器是一款经济实用的电量数据采集模块,具有测量、计量、采集、监视、可编程等功能。具有简单实用、稳定可靠、抗干扰能力强等特点,适用于复杂恶劣的环境。广泛应用于电力、石化、冶金、铁道、市政、智能大厦等行业的电气装置、自动控制及调度系统。

描述

FT2010 智能三相电量数据采集器

概述

FT2010 智能三相电量数据采集器是一款经济实用的电量数据采集模块,具有测量、计量、采集、监视、可编程等功能。具有简单实用、稳定可靠、抗干扰能力强等特点,适用于复杂恶劣的环境。广泛应用于电力、邮电、石油,煤炭、冶金、铁道、市政、智能大厦等行业的电气装置、自动控制及调度系统。

特点

  • 多电量测量:频率、相电流/平均相电流(RMS)、相电压/平均相电压(RMS)、线电压/平均线电压(RMS)、
  • 各相有功功率/总有功功率、各相无功功率/总无功功率、各相视在功率/总视在功率、各相功率因数/总功率因数
  • 电能计量:计量四象限电能,掉电不丢失。正有功电能、负有功电能、正无功电能、负无功电能
  • 采集:采用RS485数字通讯接口采集所有数据,支持MODBUS 规约
  • 监视:有4 个LED 指示灯对工作状态进行监视:运行/电能脉冲/通讯发送/通讯接收。
  • 可编程:接线方式:3相4线 / 3相3线;
  •  通讯参数: 本机地址:(1~247)、 波特率(1200/2400/4800/9600/19200)、校验位(奇/偶/无)

技术参数

  • 测量数据刷新:1s
  • 电压测量范围:30~600V(线电压),20~400V(相电压),连续过载:800V
  • 电流测量范围:10mA~6A,连续过载:10A,冲击过载:100A/1s
  • 功率测量范围:单相功率:0~2400W/var/VA,总功率:0~7200W/var/VA
  • 频率测量范围:40~60Hz
  • 功率因数测量范围:-1~1
  • 精度:电流/电压:0.5%;功率/功率因数/电能:1.0%;频率:0.1%
  •  电源:电压范围:①DC20~60V    ②AC85~265V or DC85~330V (选配);功耗:≤5VA
  • 工作条件:工作温度:-10~+50℃;储存温度:-25~+75℃;相对湿度:20~95%无凝露
  • 绝缘强度:输入/其它:2.0kV/min·2mA;电源/其它:2.0kV/min·2mA;RS485/其它:2.0kV/ min·2mA
  • 电磁兼容:浪涌:电源:4kV; I/O 线:2kV;     快速脉冲串:电源:4kV, 2.5kHz; I/O 线:2kV, 5kHz;静电放电:接触放电:6kV; 气隙放电:8kV

参考产品

智能电力监测仪:FT300/FT3X/FT3Y/FT3Z/FT3000

其他信息

外壳材质

阻燃ABS

外形尺寸

110mm×75mm×72.6mm

安装方式

35mm导轨安装或螺钉固定
