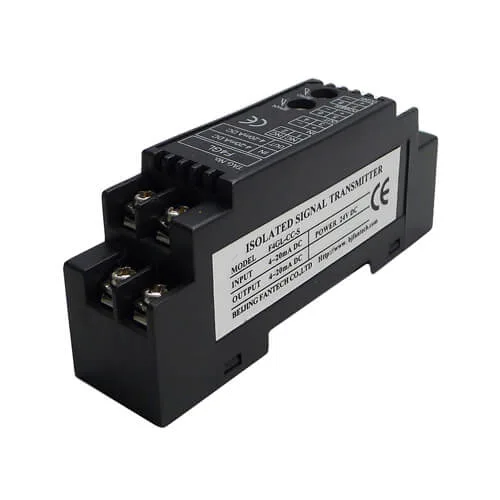

F4GL 直流信号隔离转换器

F4GL 直流信号隔离转换器为四线制端子型隔离器,可将输入的直流电流或电压信号转换成隔离的4~20mA、0~5V、0~10V等直流信号输出。温度特性优良,长期工作稳定可靠。主要应用于现场仪表与控制室之间的信号隔离与变送。



描述

F4GL 直流信号隔离转换器

概述

F4GL 直流信号隔离转换器将输入的直流电流或电压信号成比例地转换成隔离的直流信号输出。

特点

  • 四线制端子型隔离器,一入一出
  • 输入信号:4~20mA、1~5V、0~5V、0~10V等直流信号
  • 输出信号:4~20mA、1~5V、0~5V、0~10V等直流信号
  • 辅助电源:24V DC
  • 输入、输出、电源之间电气隔离
  • 材质:温度特性优良,长期工作稳定可靠
  • 外壳材质:黑色阻燃树脂

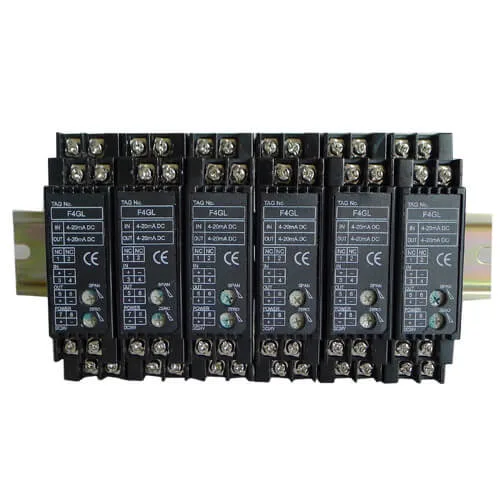

  • 安装方式:DIN轨道安装

技术参数:

  • 精     度:±0.1%
  • 温度系数:±0.015%/℃
  • 响应时间:≤350ms
  • 辅助电源:DC24V,≤50mA
  • 输出负载:≥2kΩ(5V 电压输出),≥3kΩ(10V 电压输出),≤500Ω(电流输出)
  • 隔离电压:输入与输出间:2.0kV/min·1mA;输入与电源间:2.0kV/min·1mA;输出与电源间:DC1.0kV/min·1mA
  • 绝缘电阻:≥100MΩ 电压为500VDC
  • 工作环境:-10℃-50℃,20%RH-90%RH 无凝露
  • 储存环境:-40℃-70℃,20%RH-95%RH 无凝露

外形结构:

接线图:

信号隔离器选型参考

F4GL 信号隔离器:一入一出型

M6GL 双输出信号隔离器:一入二出型

DVS 双通道信号隔离器:二入二出型

T4GL 二线制信号隔离器:一入一出型

T4GN 无源信号隔离器:一入一出型

其他信息

尺寸 94 × 25 × 41 mm
结构

四线制端子型

外壳材质

黑色阻燃树脂

外形尺寸

96×24×40mm

安装

DIN35mm 导轨安装
