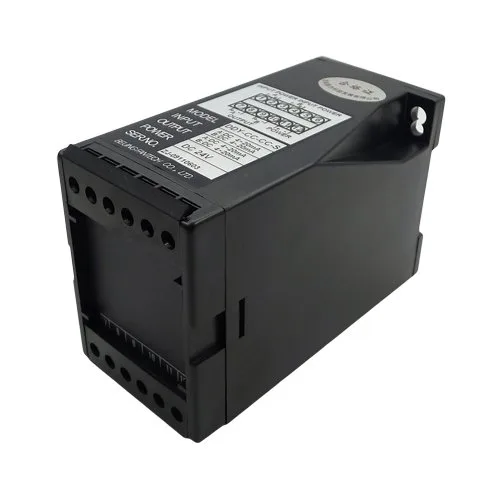

DVS 双通道直流信号隔离转换器

描述

DVS 双通道直流信号隔离转换器

概述

DVS 双通道直流信号隔离转换器可同时输入两路直流电流或电压信号，并隔离转换成对应的两路模拟信号输出。DIN轨道安装，使用方便，性价比高。具有优良的温度特性和长期的工作稳定性。主要的应用场合是现场仪表与控制室之间的隔离与变送。

特点：

• 两路信号输入，两路模拟信号输出
• 输入：4~20mA、1~5V、0~10V或其它的直流信号
• 输出：4~20mA、1~5V、0~10V或其它的直流信号
• 电源：24V DC或220V AC/DC
• 优良的温度特性和长期的工作稳定性
• 四线制，黑色阻燃树脂
• 外形尺寸：55×75×120mm
• 35mm DIN导轨安装或M4螺钉固定

技术参数：

• 功耗：≤3.0VA
• 精度：±0.2%
• 响应时间：≤350ms
• 工作稳定性：年变化率 < 0.2%
• 工频耐压：AC2.0KV/min·1mA (输入~输出/电源间)
• 绝缘电阻：≥20MΩ (DC500V)
• 隔离电压：输入与输出间、输入与电源间：2.0kV/min·1mA；输出与电源间：DC1.0kV/min·1mA
• 输出负载：电流输出: RL≤600Ω，电压输出: RL≥2kΩ
• 工作环境：温度: -10~50℃，湿度: 20~90%，无凝露
• 储存环境：温度: -40~70℃，湿度: 20~95%，无凝露

信号隔离器选型参考

F4GL 信号隔离器：一入一出型

M6GL 双输出信号隔离器：一入二出型

DVS 双通道信号隔离器：二入二出型

T4GL 二线制信号隔离器：一入一出型

T4GN 无源信号隔离器：一入一出型
